作为大疆首款全画幅相机,DJI P1 究竟能干啥?
前不久,DJI P1 正式开放下单。作为大疆首款全画幅相机,DJI P1 一经问世即备受关注。在聚焦其带来测绘生产力革新的同时,大家也对它的作业场景和不同场景下的实测表现充满好奇。
让我们一起看看 DJI P1 在大面积二维正射、条带状地形测绘、三维倾斜摄影测量、贴近摄影测量等作业场景下的实测表现。
大面积正射影像生产
速度要快,精度更要高
乡村规划设计对村域产业发展及空间布局、文化保护与传承、生态环境保护具有重要的意义。近期,安徽某地城乡建设局对辖区内近 65km² 开展“农村美好家园”规划设计,以可量测分析的正射影像对辖区进行整体规划。大疆合作伙伴安徽博冠采用经纬 M300 RTK 及 DJI P1 出色地完成了此次测绘任务。
本项目飞行高度 263 米,地面分辨率 3.3cm,在免像控情况下仅三天即满足 1:1000 精度的外业数据采集。为保证任务的快速交付,采用大疆智图进行内业二维重建,单台电脑 48 小时便快速完成整个测区 21,065 张照片的正射影像数据生产。

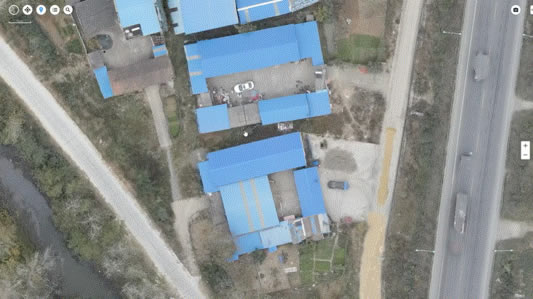

二维大面积模型—安徽城乡规划
在山西,大疆合作伙伴山西文达通以 10km² 的地形测绘任务再次验证了 DJI P1 的免像控正射影像精度。此次测试,飞行参数设置为航高 240m、航向重叠率 80%、旁向重叠率 70%、地面分辨率为 3cm,共采集照片 5,978 张,通过均匀分布于测区的 50 个检查点检核精度。免像控条件下,平面中误差 4.47cm,高程误差 3.96cm,完全满足地形测绘精度要求。

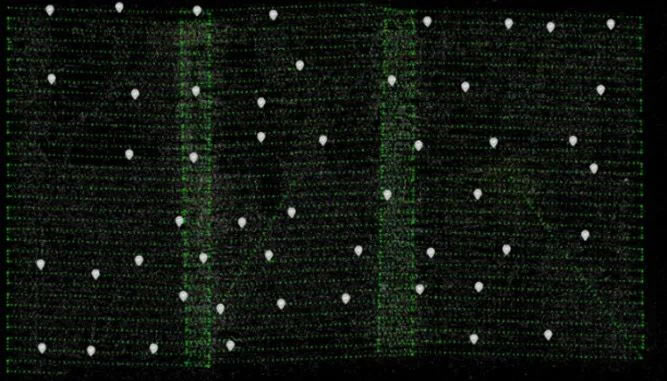

检查点分布

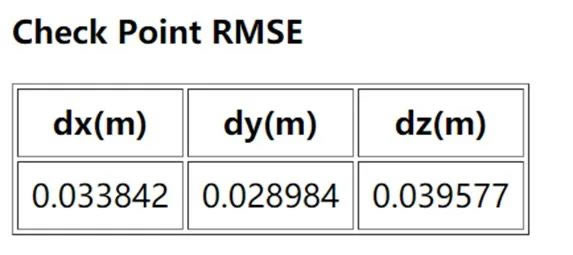

精度成果
超长带状地形测绘
全画幅传感器独占鳌头
河湖划界工作,正在全国如火如荼的开展,编制河湖岸线保护与利用规划,划定岸线功能分区,对于保障河势稳定和行洪安全、生态保护具有重要意义。西藏江达县某 97 公里的河湖划界工作正在紧张的进行中,测区位于青藏高原东部,平均海拔约 4000 米,高差超过 1000 米,测区以河流、草原、道路、森林、山峰为主,高原地区天气多变,冬季下雪较为频繁,气流变化及突遇大风都对无人机的安全及航测精度带来极大的考验。
大疆合作伙伴九江伟业及四川道铭采用经纬 M300 RTK 搭载 DJI P1 出色地完成本次的航测任务。项目计划工期 1 个月,DJI P1 全画幅相机在同样的拍摄条件下,单张照片的像元更大、拍摄效率更高,低噪高感模式大幅延长单日作业时长,共 55 个架次高效的完成整个测区外业数据采集工作,实际外业作业时间仅花了 13 天 。经纬 M300 RTK 搭配 DJI P1 以便捷的航飞操作、高精度的定位能力、快速的数据采集效率,得到项目委托方的一致好评。

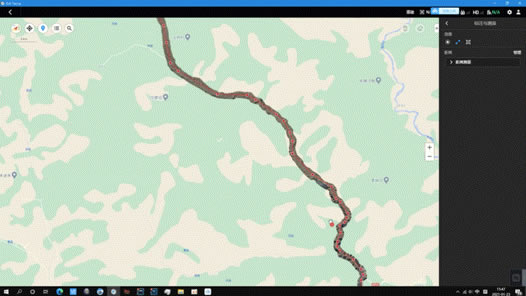

长条带状测区模型—西藏河湖划定
挑战多样作业模式
智能摆动加快三维倾斜作业
得益于灵活的三轴云台,DJI P1 推出智能摆动拍摄功能来进行三维数据采集。飞行过程中 DJI P1 可以进行 5 个方向的云台摆动,飞行一条航线即可完成三维重建所需的正射和倾斜照片采集。
三轴云台按照智能化轨迹进行摆动拍摄,根据拍摄区域所处测区位置的不同,将其自动划分为单向、三向、四向、五向摆拍区域,不同区域飞行速度自动调整,保证数据采集效率最大。在测区边缘,智能筛选拍摄,精简拍照数量,保证拍摄的所有照片均为指向测区的有效照片,后处理效率可提升 20%[1]-50%[2]。
智能摆动拍摄功能示意
为验证智能摆动拍摄三维重建的效果,大疆合作伙伴云南新坐标在云南某房地一体项目中开展实测。测区面积为 0.24km²、地面分辨率 2cm,设置航向重叠率 75%、旁向重叠率55%。通过 DJI P1 的智能摆动拍摄作业,28 分钟完成了 1,293 张照片影像采集,作业效率与五相机相当,照片量减少了约 2/3,大大节省了内业建模时间,且建模效果及精度毫不逊色。

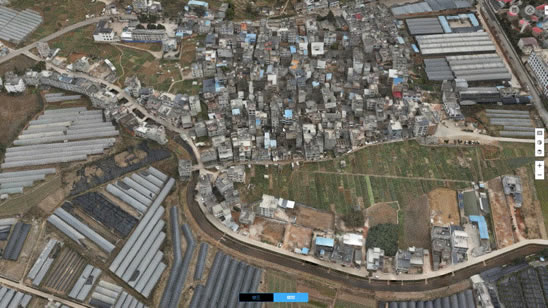

智能摆动拍摄三维模型—云南房地一体
毫米级精细化建模
助力贴近摄影测量应用
DJI P1 配合三款可更换的定焦镜头,开放手动对焦以适应不同的拍摄场景,可在安全距离范围内高效获取超高分辨率的数据影像,进行精细化地理信息提取。毫米级的精细化三维模型在地质灾害调查、古建筑保护等领域广泛应用,可改变传统作业方式,降低数据采集难度,保障外业人员的人身安全。
贴近摄影测量模型—通信塔
贴近摄影测量模型—云冈石窟[3]
不同测绘作业场景的数据,证明 DJI P1 在应对二维、三维和贴近摄影测量作业都能游刃有余。
期待更多的用户在更多场景中应用 DJI P1,探索验证其建模效果和精度,也期待各行业在 DJI P1 这把钥匙的帮助下,打开了实景世界数字化的新大门,探索更加广袤的天地。
[1] 测区面积 1.5KM2,飞行高度200m
[2] 测区面积 0.5KM2,飞行高度200m
[3] 云冈石窟模型素材来自大疆合作伙伴山西文达通及云冈石窟研究院
