DJI无人机1:500地籍测量解决方案
  • 时间: 2019-03-15 14:55:00
  • 浏览量:3967
  • 来源:武汉纵横天地
  • 作者:无人机地形测量
[导读]: 伴随着无人机技术、倾鈄技术、三维建模技术的发展,采用倾斜测量进行地籍测量已经成为了一种可靠的技术。倾斜摄影的高影响重叠度,可以很大程度上提高影像的匹配精度,可以精确获得建筑物角点信息,非常适用于地籍测量。
本文共有840个文字,预计阅读时间3分钟

  地籍测量是对地块权属界线的界址点坐标进行精确测定,并把地块及其附着物的位置、面积、权属关系和利用状况等要素准确地绘制在图纸上和记录在专门的表册中的测绘工作。

  而传统的地籍测量基本都采用人工跑点的作业方式,使用全站仪和RTK进行外业测量,这种作业方式投入成本高、外业工作量大、效率低。地籍测量的精度要求高,传统的1: 500航测根本无法满足其精度需求,地籍测量领域亟待新技术的出现。

  伴随着无人机技术、倾鈄技术、三维建模技术的发展,采用倾斜测量进行地籍测量已经成为了一种可靠的技术。倾斜摄影的高影响重叠度,可以很大程度上提高影像的匹配精度,可以精确获得建筑物角点信息,非常适用于地籍测量。

  解决方案

  DJI 经纬M600 Pro+ D2五镜头相机,此方案可有效解决1:500地籍测量中所遇到的传统问题。

  § 硬件

  DJI 经纬M600 Pro+ D2五镜头相机

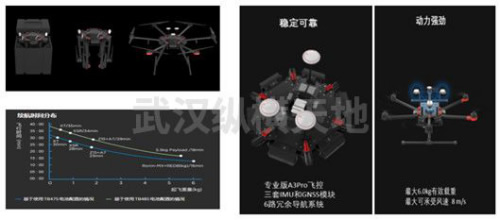

  DJI 经纬M600 Pro特点展示

  o 便捷易安装

  o 长时续航,远距传输

  o 大载重、动力强劲:

  最低6KG有效载重,最大可承受风速8M/S

  § 稳定可靠:

  o 专业版DJI A3 Pro

  o 三套IMU和GNSS模块

  o 6路冗余导航系统

  § 开放平台

  § 软件

  o Context Capture软件

  o Dp Modeler 三维测图软件

  § 方案优势

  o 使用DJI 经纬M600 Pro+ D2五镜头相机解决方案进行地籍测星,综合效率提升5-6倍;

  o 开放平台、稳定可靠:M600 Pro搭载专业级A3 Pro飞行控制系统,配备三套IMU和GNSS模块,配合软件解析余度实现6路冗余导航系统;

  o M600 Pro 提供超长续航及最大5公里的远距离、低延时高清实时影像与控制信号传输能力;

  o 影像数据质量高,分辨率高;

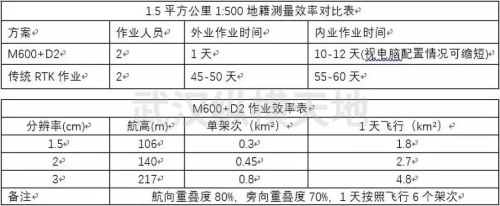

  § 效率对比

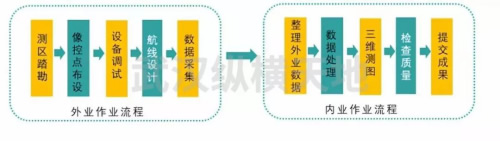

  § 技术路线图

  应用案例

  § 应用案例:如皋1:500地籍测量

  项目内容:宗地面积13 km²,共39000宗。

  § 数据采集

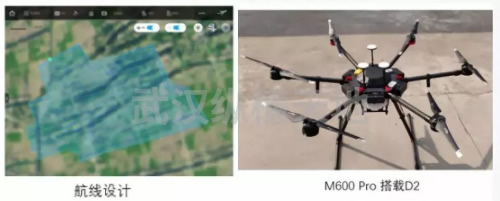

  测区航线规划图 作业设备

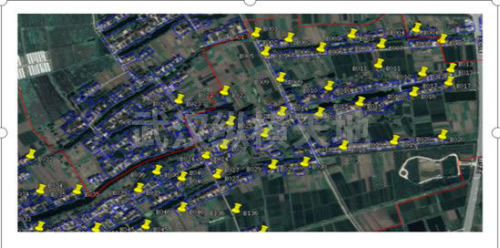

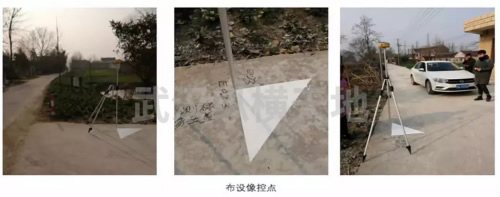

  测量区域像控点布设图

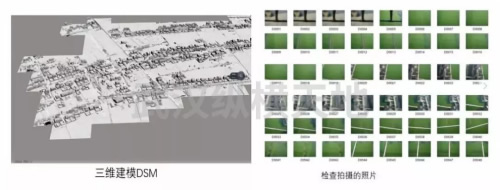

  § 内业处理

  o Context Capture软件

  o Dp Modeler 三维测图软件

  § 后期处理

  o 精度验证

  l 利用外业实测的检查点对Dp Modeler测图成果进行精度验证,界址点点位误差,完全满足地籍测量5cm的精度要求。

  o 提交成果

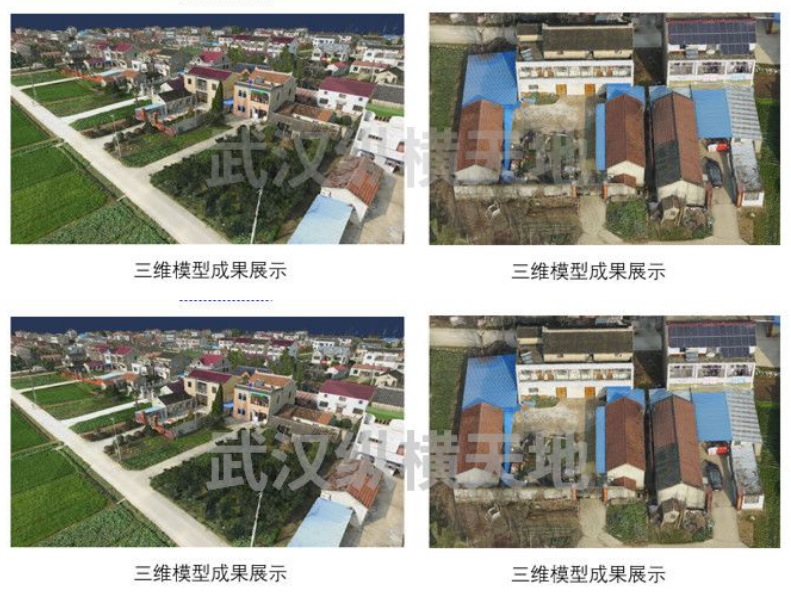

  l 精度验证合格后,提交三维模型;

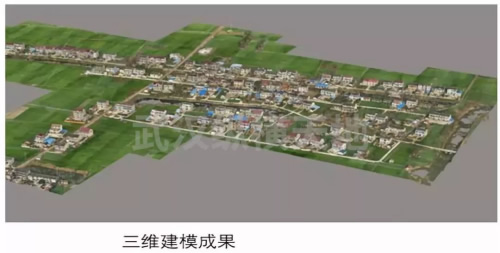

  l 三维模型使用自动化建模软件context capture和3d测图软件输出三维模型成果和线划图成果。

武汉纵横天地航测与遥感业务覆盖自然资源、环境保护、农业、城市管理等政府机关,城市轨道交通、电力、水利等企事业单位,为规划设计、智慧城市、政府决策提供专业基础数据服务,为公司优势业务之一。从2013年至今完成了万余平方公里航测项目,能提供完善的航测内外业一体化解决方案,是行业领先空间数据采集获取方案解决商与提供商。

业务主要板块包括航空摄影测量、倾斜摄影测量、机载激光lidar,地面三维激光扫描, 优立全息(三维数据展示及管理)



武汉纵横天地作为DJI大疆行业应用湖北省测绘行业授权服务商、济南赛尔无人机湖北省省级代理商,拥有成熟稳定的测绘无人机行业解决方案,为您提供优质的无人机测绘系列产品销售、解决方案及技术培训服务!

同时,作为UTC慧飞湖北武汉东湖高新分校,提供专业的无人机测绘技术、航拍技术、植保技术线下培训,欢迎致电~

咨询热线:400-8766196
